簡介
VCP安全閥是在異常壓力狀態下料倉結構受到危害時的終極措施。這也是為何必須立即處理料倉內突然出現過壓或吸壓情況的原因。盡管在理想狀況下，不得使用卸壓閥，但必須配備有效且可靠的安全閥以備不時之需。
技術參數
描述
當有異常壓力危及到筒倉結構時，VCP安全壓力閥是最后的防護手段。這就是當筒倉內突然過大加壓或過大負壓時須立即處理的原因。即使是安全壓力閥處于從未啟用過的理想狀態下，也必須保證在需要使用時，它是高效且可靠的。 經過在全世界范圍內的100,000多次應用，VCP安全壓力閥已證實，它在不同情況下都是完全可靠的。

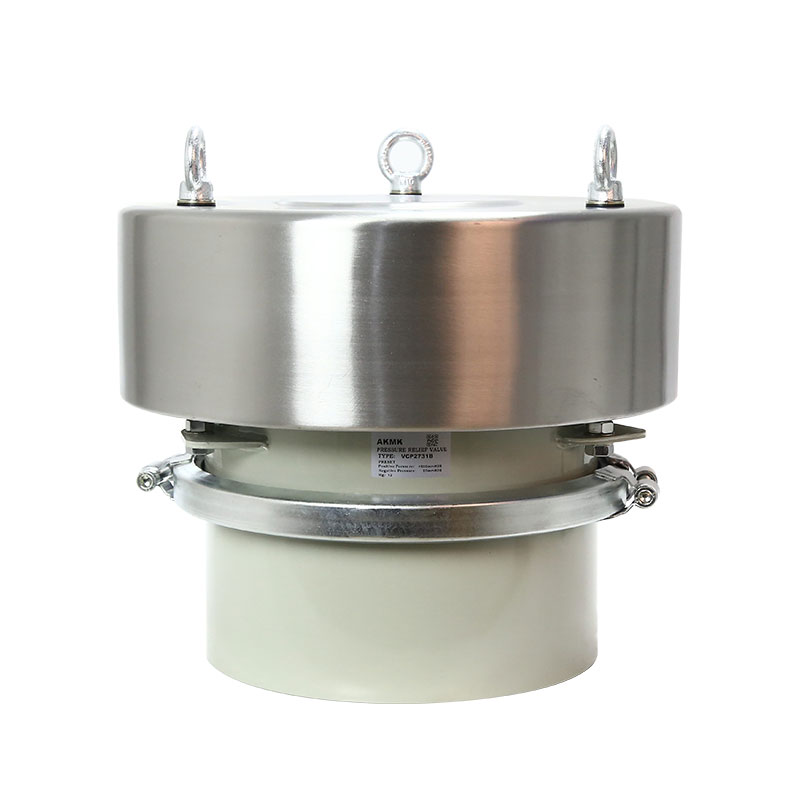

VCP安全壓力閥的組成為：一個圓柱形外殼，帶有用于連接焊接在料倉頂部套管上的底部法蘭；盤狀鐵制內蓋，在負壓情況下，中心的彈簧桿工作；在過壓情況下，外鐵環工作，通過三根彈簧桿、墊圈和一個防腐蝕護罩來對外鐵環進行定位。
功能
對于VCP安全壓力閥，當壓力值在預置范圍內時，螺旋彈簧使閥蓋保持關閉狀態。三根外部彈簧桿使外部環形閥蓋保持緊密閉合，直至筒倉內產生的壓力小于彈簧力。 一旦壓力值超過預置范圍，閥蓋便上推使壓力釋放。較小的閥蓋從下方罩住外部閥蓋的中心圓形開口。較小的閥蓋通過單根彈簧桿固定，并通過筒倉內的標準大氣加壓到外部閥蓋上。 抽壓時，彈簧壓縮并使閥蓋下降?？諝鈴耐矀}外部進入，此時確保了快速的壓力平衡并將中心閥蓋推入關閉位。
產品特點

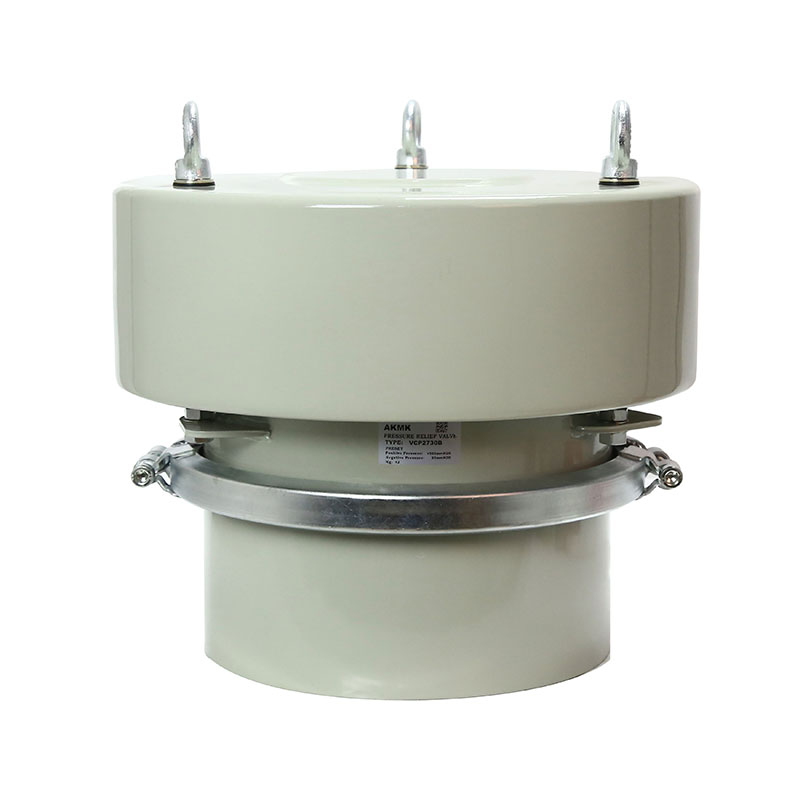

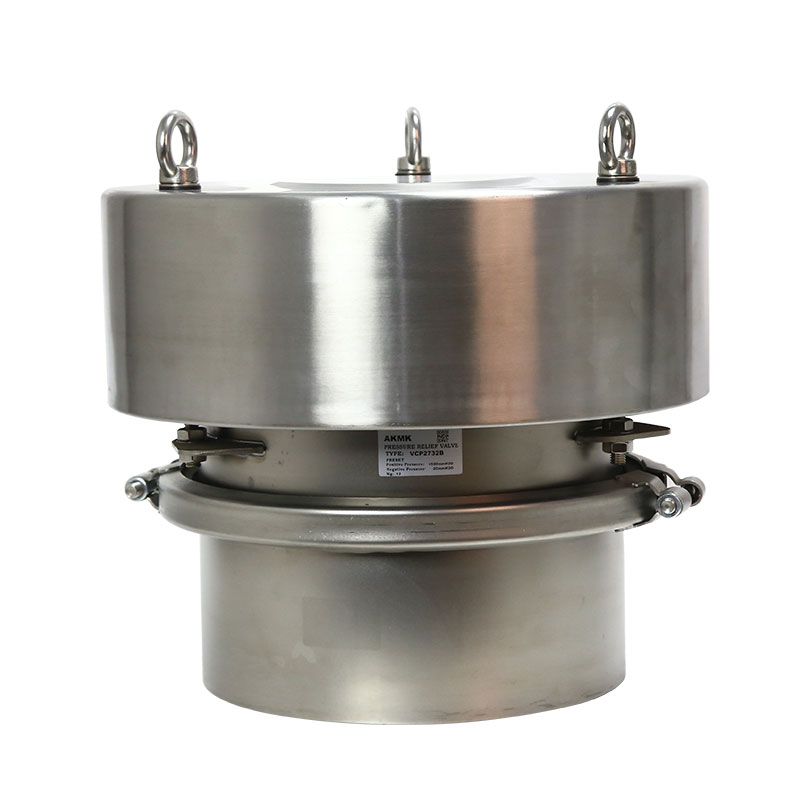

碳鋼閥體（VCP2731B）、RAL 7001上漆或304不銹鋼閥體(VCP2732B)
不銹鋼的防腐蝕護罩
閥體直徑= 273mm (10 in); 356mm (14 in)
最大空氣容積13,000m3/h (7,650 cfm)
感應式信號傳感設備
最大預置負壓值- 0.005 bar (0.07 psi)；最大壓力+ 0.05 bar (0.72 psi)
根據選擇不同的安全閥可以設置最大正壓范圍為+ 0.03 bar (0.4 psi)至+ 0.08 bar (1.16 psi)；同時最大負壓為- 0.001 bar (- 0.014 psi)
重量：Φ273mm (10 in)為9.5 kg (21 lbs)； Φ356mm (14 in)為23 kg (51 lbs)
輕質設計，減小了整體尺寸，便于搬運
高度抗氣壓干擾
易于安裝
可迅速進行維護
附件
Atex認證的類型適用于zone 21防爆等級
安裝觀察窗
電感傳感器
防鳥網罩

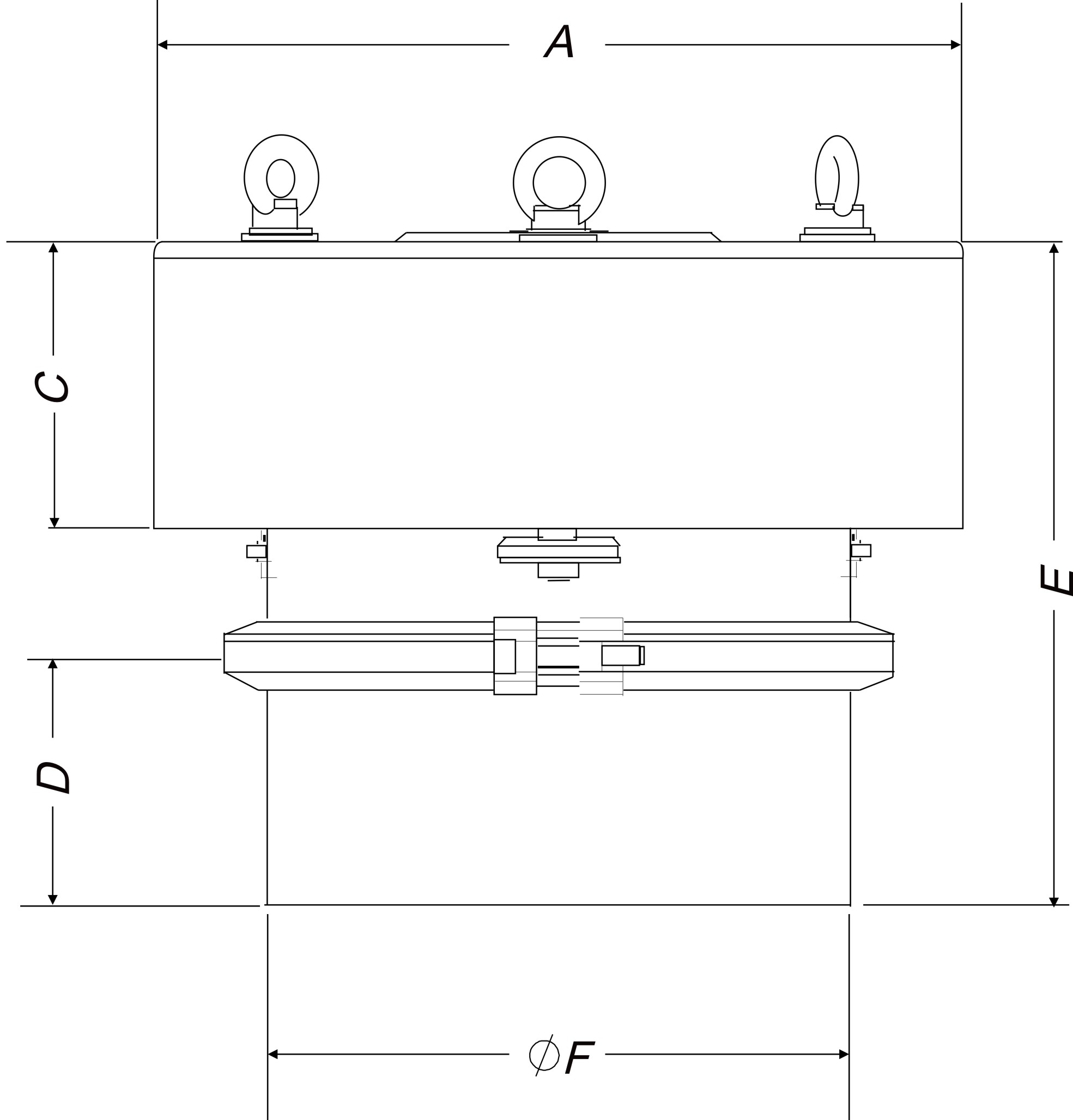

Item # | Body Material | (A) Inch | (B) Inch | (C) Inch | (D) Inch | (E) Inch | (F) Inch | Weight (Kg) | |
VCP.273 |
| Carbon Steel | 15.75 | 14.02 | 4.92 | 4.72 | 12.80 | 10.75 | 12 |
VCP.273.1 |
| Carbon Steel with Stainless Steel Cover | 20.67 | 18.43 | 6.89 | 4.72 | 15.75 | 10.75 OD | 12 |
VCP.273.2 |
| 304 S S Stainless Steel | 20.67 | 18.43 | 6.89 | 4.72 | 15.75 | 10.75 OD | 12 |
VCP.273.3 |
| 316 S S Stainless Steel | 20.67 | 18.43 | 6.89 | 4.72 | 15.75 | 10.75 OD | 12 |
